汽车雨刮器结构简图介绍

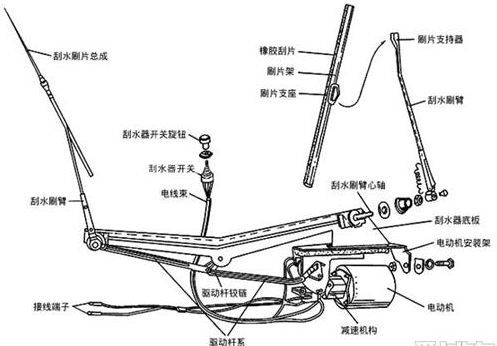

    汽车雨刮器主要是由直流电动机、涡轮箱、曲柄、连杆、摆杆、刮(水)片等组成。其结构简图如下:


20191211132753275327.jpeg    汽车雨刮器的动力来自电动机,它是整个雨刮器系统的核心。汽车雨刮器电动机的质量要求相当高,它采用直流永磁电动机,安装在前挡风玻璃上的汽车雨刮器电动机一般与涡轮蜗杆机械部分做成一体。涡轮蜗杆机构的作用是减速增扭,其输出轴带动四连杆机构,通过四连杆机构把连续的旋转运动变为左右摆动的运动。
    汽车雨刮器电动机采用三刷结构以方便变速。间歇时间由间歇继电器控制,利用电机的回位开关触点与继电器电阻电容的充放电功能使汽车雨刮器按照一定周期刮扫。汽车雨刮器的刮片胶条是直接清除玻璃上雨水和污垢的工具。
    刮片胶条通过弹簧条压向玻璃表面,它的唇口必须与玻璃角度配合一致,方能达到所要求的性能。
    汽车雨刮器的电动机电流由车辆电源供应,电动机具有体积小、重量轻、结构简单等优点,因此,目前在国内外汽车上广泛应用。
